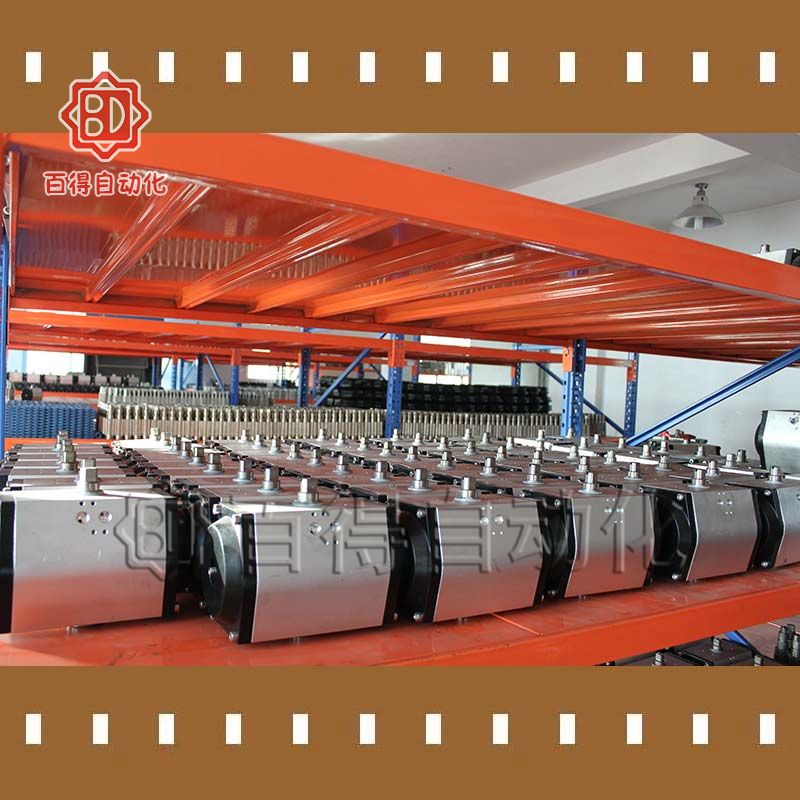

GT氣動執行器以氣源為驅動力經氣缸內的活塞帶動齒輪齒條等部件，最終轉換成輸出扭矩力來控制閥門啟閉；分單作用和雙作用兩種功能規格，可根據客戶實際情況選擇；也可預先設定為正作用或者反作用。GT氣動執行器是一款非常成熟的氣動執行機構，使用范圍很廣、使用歷史久遠，相比于其他閥門執行器具有明顯的價格優勢。GT氣動執行器適配蝶閥、球閥、旋塞閥等做90°角行程的閥門控制。

產品參數

規格型號：GT160K

型號意義：GT—氣動執行器種類 160—氣缸缸體內徑 K—單作用式（彈簧復位）

工作行程：90°±5°

適用氣源：0.4～0.7MPa

氣源接口：符合NRMAR標準

輸出扭矩：208～411Nm（默認配置8根彈簧）

作用形式：單作用（彈簧復位）

環境溫度：標準型-20℃～ +80℃

高溫型-15℃～ +180℃

低溫型-50℃～ +80℃

須在訂貨時確認！

電磁閥電源：AC220V或DC24V（也可按客戶要求）

具體輸出扭矩，請查看下方輸出扭矩力詳表。

GT單作用輸出力矩表（Nm)
型號	彈簧數量	氣源克服彈簧輸出力矩（Nm)								彈簧輸出力矩（N.M)
		0.4MPa		0.5MPa		0.6MPa		0.7MPa		彈簧輸出力矩（N.M)
		0° 開始	90° 結束	0° 開始	90° 結束	0° 開始	90° 結束	0° 開始	90° 結束	0° 開始	90° 結束
GT52K	8	7.6	2.3	11.5	6.2	15.4	10.1	19.3	14	13.3	8
GT63K	8	10.4	4.8	16.2	10.6	22	16.4	27.8	22.2	18.4	12.8
GT75K	8	20.8	1.6	30.8	14.6	40.8	24.6	50.8	34.6	35.4	19.2
GT83K	8	30.4	13.6	44.4	27.6	58.2	41.6	72.4	55.6	42.4	25.6
GT92K	8	-	-	60.2	35.4	79.6	54.7	99	74	61.7	36.8
GT110K	8	51.9	17.9	80.1	46.1	108.3	74.3	136.5	102.5	94.9	60.9
GT118K	8	84	26.8	126	68.8	168	110.8	210	152.8	141.2	84
GT127K	8	120	52	175	107	220	162	285	217	158	100
GT143K	8	-	-	255.9	73.6	343.8	161.5	431.8	149.5	366.2	183.9
GT160K	8	232	129	342	238	452	349	562	459	411	208
GT190K	8	376.6	222.8	574	420.2	771.1	617.6	969.1	815	566.4	412.9
GT210K	8	522.4	332.8	759.4	569.8	996.4	806.8	1233.4	1043.8	615.2	425.6
GT254K	8	796	264	1096	699	1596	1134	2141	1569	1366	904
GT255K	8	1228	419.6	1771	2051.6	2314	1507.6	2857	2051.6	1750.4	944
GT300K	8	1968	1704	2177	1744	3537	3064	4321	3752	1641	1168
GT350K	8	3429	2232	4674	3056	5919	4048	7165	4152	3423	1552

產品結構

GT氣動執行器結構圖

1	齒輪齒輪	4	端蓋螺栓
2	調節螺釘	5	鋁合金缸體
3	組合彈簧	6

安裝尺寸

GT氣動執行器外形尺寸圖

GT型氣動執行器外形尺寸表
型號	A	B	C	D		φE	φF	φG	Φh	I	O	□K	M	N	P	Q	L	接口螺紋
型號	A	B	C	NA=20	NA=30	φE	φF	φG	Φh	I	O	□K	M	N	P	Q	L	接口螺紋
GT52K	50	59	74	94	104	12	12	ISO F03 φ36	ISO F05 φ50	M5×8	M6×10	CH.11	CH.10	80	2	18	125	G1/8^〃
GT63K	60	70	88	108	118	12	12	ISO F05 φ50	ISO F07 φ70	M6×10	M8×13	CH.11	CH.10	80	2	18	140	G1/8^〃
GT75K	65	83	100	120	130	14	18	ISO F05 φ50	ISO F07 φ70	M6×10	M8×13	CH.14	CH.10	80	2	19	165	G1/8^〃
GT83K	65	91	108	128	138	14	18	ISO F05 φ50	ISO F07 φ70	M6×10	M8×13	CH.17	CH.10	80	2	19	182	G1/8^〃
GT92K	70	100	117	137	147	20	25	ISO F05 φ50	ISO F07 φ70	M6×10	M8×13	CH.17	CH.14	80	2	19	209	G1/8^〃
GT110K	90	120	140	160	170	20	25	ISO F07 φ70	ISO F10 φ102	M8×13	M10×16	CH.17	CH.14	80	3	25	222	G1/4^〃
GT118K	90	120	140	160	170	28	40	ISO F07 φ70	ISO F10 φ103	M8×13	M10×16	CH.22	CH.20	80	3	25	294	G1/4^〃
GT127K	103	137	160	180	190	28	40	ISO F07 φ70	ISO F10 φ102	M8×13	M10×16	CH.22	CH.20	80	3	25	284	G1/4^〃
GT143K	110	172	198	-	228	28	40	ISO F10 φ102	ISO F12 φ125	M10×16	M12×20	CH.27	CH.20	130	3	27	361	G1/4^〃
GT160K	110	172	198	-	228	36	40	ISO F10 φ103	ISO F12 φ125	-	M12×20	CH.27	CH.28	130	3	29	378	G1/4^〃
GT190K	135	224	255	-	285	36	45		ISO F14 φ140	-	M16×25	CH.36	CH.28	130	3	36	418	G1/4^〃
GT210K	135	224	255	-	285	36	45		ISO F14 φ140	-	M16×25	CH.36	CH.32	130	4	40	452	G1/4^〃
GT254K	159	272	302	-	332	40	75		ISO F16 φ165	-	M20×28	CH.46	CH.32	130	4	50	603	G3/8"
GT255K	159	272	302	-	332	40	75		ISO F16 φ165	-	M20×28	CH.46	CH.32	130	4	50	683	G3/8"
GT300K	196	324	350	-	380	40	75		200×140	-	M20×32	CH.46	CH.32	150	4	50	700	G3/8"
GT350K	220	380	408	-	438	40	105		260×160	-	M20×38	CH.60	CH.32	150	4	70	795	G3/8"
