重錘式液控緩閉止回蝶閥的重錘勢能特點相對于其他液控閥門具有更高的安全系數，它兼有閘閥和止回閥的雙重功能。閥門隨著重錘舉起而打開，并長期保持固定重錘勢能，當油泵電機組出現故障或停電時，重錘隨地心引力緩緩下降，關閥。主要安裝于水電站、水輪機進口，用作水輪機進口閥或安裝于水利、電力、給排水等各類泵站的水泵出口等安全需求更高的場所。重錘式液控緩閉止回蝶閥主要有蝶閥、傳動系統、液壓站、重錘蓄能機構、鎖定裝置、電氣控制系統等六大部分組成。

產品參數

產品名稱：重錘式液控緩閉止回蝶閥

所屬系列：重錘式液控緩閉閥

公稱通徑：DN100～DN4000

公稱壓力：PN2.5～PN64

適用介質：清水、泥沙水、海水、水庫水、油品、氣體等

介質溫度：≤80℃

開閥時間：3～120秒(可調)

關閥時間：3～120秒(可調)

動力電源：AC380V

控制電源：AC220V、DC220V、DC110V或DC24V

遠程控制：開閥、關閥、停止

遠程信號：無源的開關量信號、4～20mA模擬量閥位反饋信號

重錘式液控緩閉止回蝶閥液壓站液壓元件配置清單（國產件）
序號	名稱	可選品牌及廠家
1	電機	西門子ABB 大速電機
2	油泵	長江液壓、力士樂、油研、派克、阿托斯、威格士、臺灣鈺盟
3	蓄能器	天津布柯瑪、派克、寧波朝日
4	電磁球閥	油研、力士樂、阿托斯、威格士北京華德
5	電磁閥	寧波克泰
6	智能壓力控制器	SOR、UE、日本橫河上海歐士倫
7	壓力變送器	羅斯蒙特、橫河蘇科儀表
8	插裝閥	上海航海
9	直動式溢流閥	寧波中英合資
10	單向閥	寧波中英合資
11	手動泵	寧波中英合資
12	節流閥	寧波中英合資
13	截止閥	寧波中英合資
14	空氣濾清器	黎明液壓
15	壓力表	黎明液壓
16	充氣工具	黎明液壓
17	膠管接頭	黎明液壓

重錘式液控緩閉止回蝶閥液壓站電器元件配置清單（國產件）
序號	名稱	生產廠家	產地
1	斷路器	Schnider	法國
2	開關電源	Schnider	法國
3	可編程PLC	西門子	德國
4	擴展模塊
5	擴展模塊
6	觸摸屏
7	交流接觸器	Schnider	法國
8	小型繼電器	宏發	廈門
9	熱繼電器	Schnider	法國
10	轉換開關	Schnider	法國
11	按鈕開關	Schnider	法國
12	保險	Schnider	法國
13	指示燈	Schnider	法國
14	行程開關	歐姆龍	日本
15	端子	中南電子	廣東
16	就地控制箱	百得	浙江
17	智能壓力控制器	歐仕倫	上海

安裝尺寸

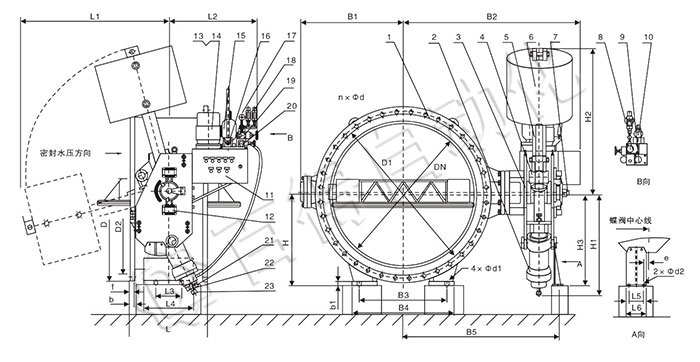

重錘式自動保壓液控緩閉止回蝶閥外形及連接尺寸圖（DN≥600）

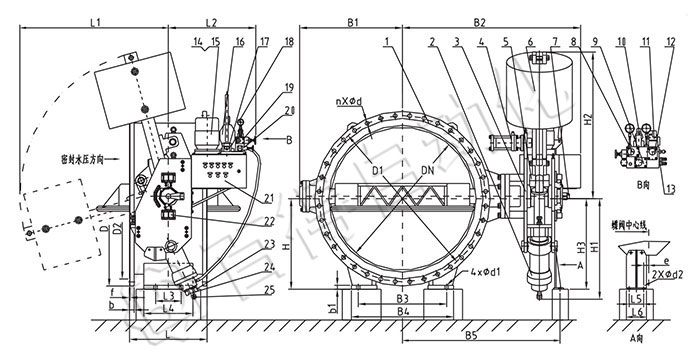

重錘式自動保壓鎖定型液控緩閉止回蝶閥外形及連接尺寸圖

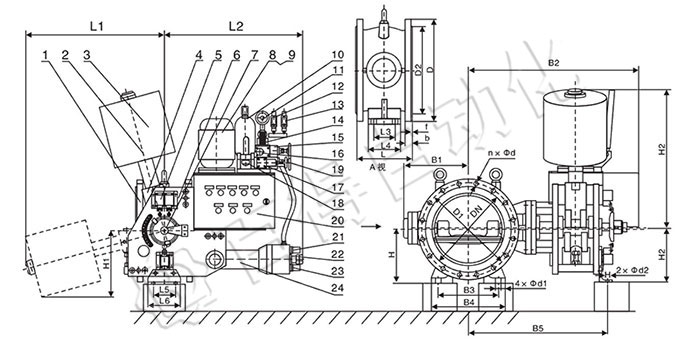

重錘式自動保壓液控緩閉止回蝶閥外形及連接尺寸圖（DN≤500）

重錘式液控緩閉止回蝶閥主要外形及連接尺寸（PN1.6MPa)																									（mm）
公稱通徑DN	L	D	D1	D2	b	f	n	d	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	B1	B2	B3	B4	B5	b1	e	d1	d2
300	270	460	410	375	26	4	12	27	800	850	100	150	120	180	300	365	780	280	280	900	320	380	683	30		30	24
350	290	520	470	429	28	4	16	27	800	850	100	140	120	180	300	365	780	280	305	930	320	380	713	30		30	24
400	310	580	525	480	32	4	16	31	900	850	120	180	120	180	300	390	880	280	365	980	340	420	765	30		30	24
500	350	715	650	609	34	4	20	34	1100	860	150	220	120	180	350	443	1070	280	440	1045	400	500	830	40		40	24
600	390	840	770	720	35	5	20	37	1275	860	150	250	160	220	405	860	1245	610	525	1210	430	546	965	40	65	40	24
700	430	910	840	794	35	5	24	37	1275	860	180	290	160	220	460	860	1245	610	555	1250	570	700	1005	40	65	40	24
800	470	1025	950	901	40	5	24	40	1275	860	180	310	160	220	520	860	1245	610	605	1300	610	740	1055	40	40	40	24
900	510	1125	1050	1001	40	5	28	40	1385	860	180	320	160	220	570	935	1350	685	670	1360	700	860	1110	40	40	40	24
1000	550	1255	1170	1112	42	5	28	43	1385	870	200	360	160	220	640	935	1350	685	755	1480	740	900	1237	40	40	40	24
1100	550	1370	1280	1222	42	5	28	43	1385	870	200	360	160	220	710	935	1350	685	805	1530	760	920	1287	40	40	40	24
1200	630	1485	1390	1328	45	5	32	49	1510	870	200	360	160	220	750	1065	1475	760	855	1605	790	950	1387	40	40	40	24
1250	630	1535	1440	1378	46	5	32	49	1510	870	200	360	160	220	810	1065	1475	760	910	1670	1140	1280	1440	40	40	40	24
1300	710	1585	1490	1425	50	5	32	49	1510	870	260	460	160	220	800	1065	1475	820	935	1695	820	960	1468	40	40	40	28
1400	710	1685	1590	1530	54	5	36	49	1510	870	260	460	160	220	865	1065	1475	820	1010	1760	840	1000	1536	40	40	40	28
1500	790	1820	1710	1640	54	5	36	49	1765	870	260	500	160	220	925	1075	1720	820	1055	1800	900	1040	1572	40	40	40	28
1600	790	1930	1820	1750	56	5	40	56	1765	950	270	500	200	280	980	1075	1720	820	1120	1887	960	1140	1598	40	40	40	32
1750	870	2080	1970	1900	60	5	44	56	1765	950	270	500	200	280	1070	1075	1720	820	1175	1910	1350	1500	1687	45	40	45	32
1800	870	2130	2020	1950	60	5	44	56	1765	950	270	500	200	280	1110	1075	1720	820	1210	1940	1370	1570	1708	45	40	45	32
2000	950	2345	2230	2150	65	5	48	62	1960	910	360	600	200	280	1200	1180	1895	910	1380	2080	1370	1650	1848	45	40	45	32
2200	1000	2555	2440	2360	70	5	52	62	2060	910	360	600	200	280	1300	1180	1990	910	1480	2180	1600	1880	1948	45	40	45	32
2250	1000	2605	2490	2410	70	5	52	62	2060	910	360	600	200	280	1330	1180	1990	910	1510	2210	1600	1880	1978	45	40	45	32

相關資質

質量管理體系認證證書中文版

質量管理體系認證證書英文版

應用案例

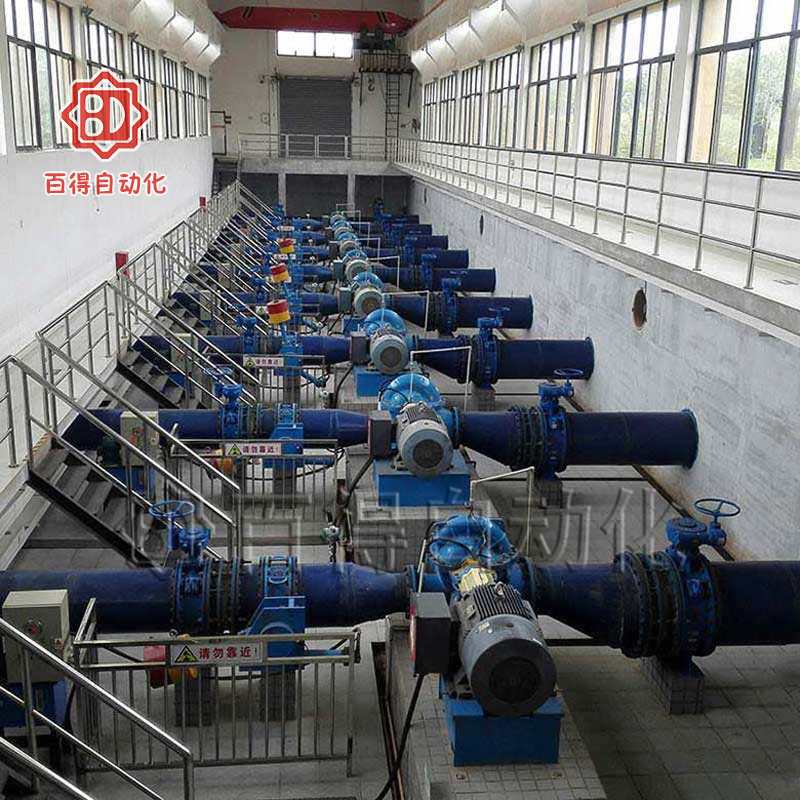

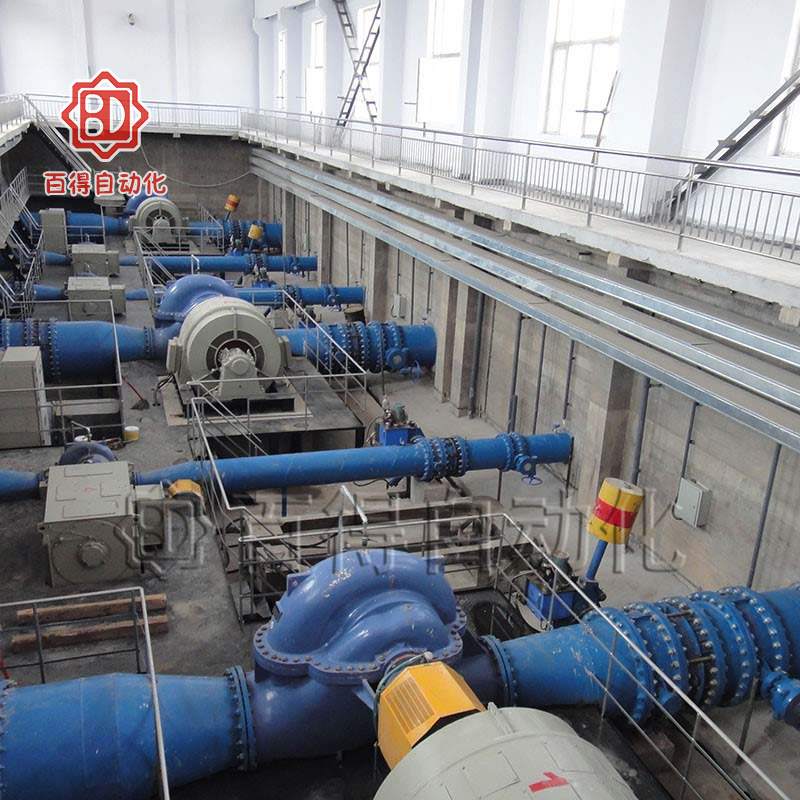

重錘式液控蝶閥在江西南昌某水務現場

一體式液控蝶閥在山西運城河津黃河引水灌溉調試現場

一體式液控蝶閥在山西運城河津黃河引水灌溉現場調試
